Rollladenschalter Unterputz | Knebelschalter
Produktnummer:
EAN
25003
4003971250036
Per WhatsApp teilen

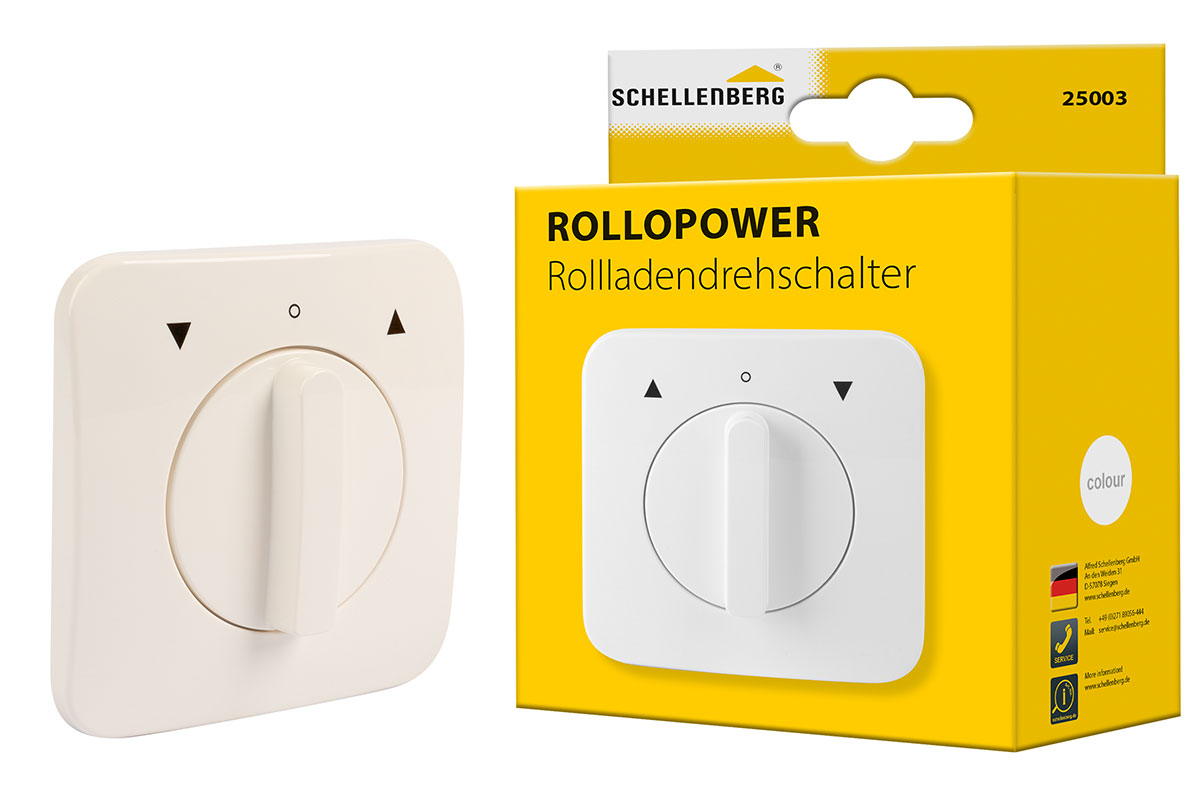

Schellenberg Rollladenschalter Unterputz, Weiß
Zur Steuerung von mechanischen und elektronischen Raffstore-, Markisen- oder Rollladenmotoren
- für die manuelle Sonnenschutz- und Lamellen-Steuerung
- Knebelschalter mit leichter Umstellung von Tast- und Rastfunktion
- einfache Unterputzmontage in eine Schalterdose mit Ø 60 mm
- für die Montage im trockenen Innenraum
- kompatibel mit mechanischen & elektronischen Rollladen-, Raffstore- oder Markisenmotoren
Mit dem Schellenberg Rollladenschalter steuerst du deinen Rollladen-, Raffstore- oder Markisenmotor bequem manuell oder neigst die Lamellen deines Raffstores. Der Rollladenschalter bietet die Möglichkeit, mühelos zwischen einer Tast- oder Rastfunktion zu wechseln, sodass du deine gewünschte Steuerungsmöglichkeit wählen kannst. Die Tastfunktion sieht vor, dass der Rollladenschalter zum Erreichen der gewünschten Endlage festgehalten werden muss. Bei der Rastfunktion hingegen rastet der Schalter ein, bis die gewünschte Endlage erreicht wurde. Der Knebelschalter wird in trockenen Innenräumen in einer Unterputzdose mit einem Durchmesser von 60 mm montiert. Er verfügt über eine hohe Kompatibilität und ist für mechanische oder elektronische Rollladen-, Raffstore- oder Markisenmotoren von Schellenberg oder anderen Herstellern geeignet, die für eine Verwendung mit Rollladenschaltern freigegeben sind.
Der Rollladenschalter ist kompatibel mit den folgenden Antrieben von Schellenberg:
- Schellenberg Rollladenmotoren: Standard, Plus, Action
- Schellenberg Raffstore-Motor: Plus
- Schellenberg Markisenmotor: Standard
Technische Daten
| Maße: | 80 x 80 mm |
|---|---|
| Aufputzmaße: | 18 mm |
| Einbautiefe: | ca. 30 mm |
| Einbau: | in Unterputzdose mit ∅ 60 mm |
| Farbe: | Weiß, ähnlich RAL 7018 |
| Spannung: | 230 V AV / 50 Hz |
| Laststrom: | max. 10 A |
| Induktive Last: | 6 A, induktive 0,6 cos phi |
| Anschlusskabel: | Kabel starr, Kabel flexibel mit Aderendhülsen |
| Anschlussquerschnitt: | 0,75 mm² bis 2,5 mm² |
| Umgebungstemperaturen: | 0 °C bis 50 °C |
| Schutzart: | IP20, nur für trockene Räume |
| Funktionen: | Tast- oder Rastfunktion |
Lieferumfang
- 1 x Rollladenschalter Unterputz
- 1 x Montageanleitung
Eigenschaften "Rollladenschalter Unterputz | Knebelschalter"
| Hersteller: | Alfred Schellenberg GmbH - An den Weiden 31 - D-57078 Siegen | info@schellenberg.de |
|---|---|
| Farbe: | Weiß |
| Für Artikelnummer: | 20106, 20110, 20221, 20222, 20223, 20406, 20410, 20610, 20615, 20620, 20640, 20710, 20720, 20740 |
| Güteklasse: | B-Ware, Neuware |
| Montageart: | Unterputz |
| Produktgruppe: | Rollladenschalter |
| Steuerelement für: | Rohrmotor Basic, Rohrmotor Plus, Rohrmotor Standard |
| Steuerung: | manuell |
