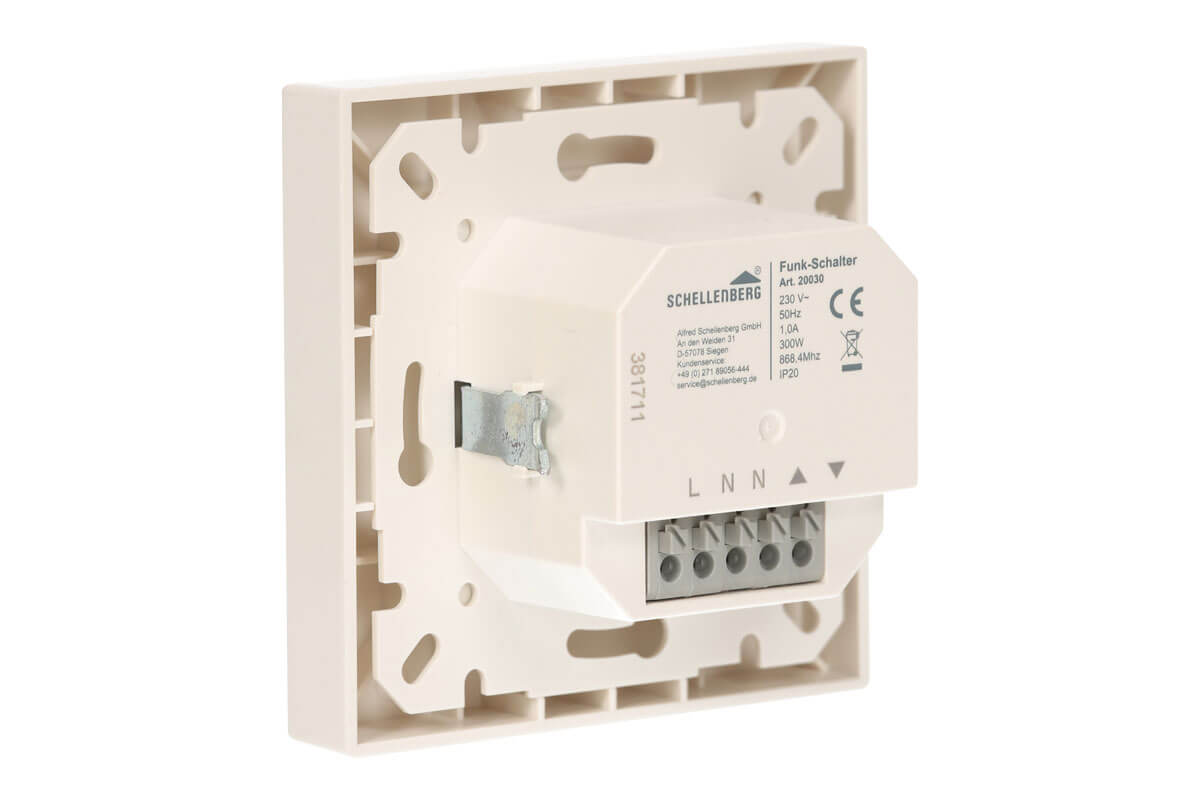

Funk-Rollladenschalter Unterputz - weiß oder anthrazit
Produktnummer:
EAN
20030
4003971200307
Per WhatsApp teilen
Schellenberg Funk-Rollladenschalter, Unterputz, weiß oder anthrazit
Zur Funk-Nachrüstung bei mechanischen Rollladen- oder Raffstoremotoren
- Funk-Nachrüstung für mechanische Rollladen- oder Raffstoremotoren
- ersetzt vorhandenen Rollladenschalter, Ausschnitt 50 x 50 mm
- Steuerung per Tastendruck oder Funk-Steuerung
- positionsgenaue Einstellung der Raffstorelamellen möglich
- für Wechselrahmen/-adapter nach DIN 49075 geeignet
Der Funk-Rollladenschalter ermöglicht die komfortable Funk-Steuerung von mechanischen Rollladen- oder Raffstoremotoren. Er ersetzt einen vorhandenen Rollladen- oder Raffstoreschalter und erweitert deine Steuerungsmöglichkeiten. Durch große Tasten ist eine einfache Bedienung direkt am Gerät möglich. Außerdem besteht die Möglichkeit, ein Funk-Bedienelement von Schellenberg für die Steuerung aus der Ferne zu nutzen. Hierfür eignen sich die separat erhältlichen Schellenberg Funk-Handsender oder Funk-Zeitschaltuhren. Ein weiterer Vorteil ist, dass nicht nur Rollläden bewegt, sondern auch Raffstorelamellen positionsgenau eingestellt werden können. Der Funk-Rollladenschalter wird in eine vorhandene Schalterdose eingebaut und mit zwei beiliegenden Schrauben sowie zusätzlich vormontierten Rastkrallen in der Dose fixiert. Sichere Kabelklemmen erleichtern den Anschluss von starren Leitungen. Er hat einen Ausschnitt von 50 x 50 mm und kann somit in einen Wechselrahmen oder einen Wechselrahmen-Adapter nach DIN 49075 eingebaut werden. Der Funk-Rollladenschalter ist geeignet für alle Schellenberg Standard und Plus Rollladenmotoren sowie für die meisten Rohr- und Raffstoremotoren mit mechanischer Endlageneinstellung anderer Hersteller. Bitte beachte, dass der Funk-Rollladenschalter gemäß der Schutzklasse IP20 nur für trockene Innenräume geeignet ist. Optional ist es möglich, den Schalter in ein kompatibles Smart Home System zu integrieren. Dadurch ergeben sich abhängig vom Smart Home System weitere Steuerungsmöglichkeiten.
Technische Daten
| Maße Rahmen (B x H x T): | 80 x 80 x 40 mm |
|---|---|
| Maße Ausschnitt (B x H): | 50 x 50 mm |
| Farbe: | Weiß oder Anthrazit |
| Betriebsspannung: | 230 V AC / 50 Hz |
| Schaltstrom: | 1A / 230 V AC |
| Nennlast: | max. 300 Watt, induktive Last (Motor) |
| Stand-by Verbrauch: | ≤ 0,5 Watt |
| Schutzart: | IP20, nur für trockene Innenräume |
| Funkfrequenz: | 868,4 MHz, Schellenberg Radio System |
| Sendeleistung: | max. +10 dBm / 10 mW |
| max. Funkreichweite im Freifeld: im Gebäude: |
100 m 20 m |
| Zulässiger Temperaturbereich: | 0 °C bis +50 °C |
| Montageart: | Unterputz, Unterputz-Dose 60 mm Lochabstand, mindestens 40 mm Tiefe |
Lieferumfang
1 x Funk-Rollladenschalter, inklusive Rahmen
2 x Befestigungsschrauben
1 x Montageanleitung
Eigenschaften "Funk-Rollladenschalter Unterputz - weiß oder anthrazit"
| Farbe: | Anthrazit, Weiß |
|---|---|
| Für Artikelnummer: | 17049, 20106, 20110, 20406, 20410, 20610, 20615, 20620, 20640, 20710, 20720, 20740 |
| Güteklasse: | Auslaufartikel, B-Ware, Neuware |
| Montageart: | Unterputz |
| Produktgruppe: | Funk-Steuerung, Rollladenschalter |
| Smart Home System: | Schellenberg, Smart Friends |
| Steuerelement für: | Raffstoremotor, Rohrmotor Plus, Rohrmotor Standard |
| Steuerung: | Funk, Smart-Home |
Downloads "Funk-Rollladenschalter Unterputz - weiß oder anthrazit"
Auslaufartikel
%
Funk-Rollladenschalter Unterputz - weiß oder anthrazit
49,99 €*
69,99 €*
(28.58% gespart)
Schellenberg Funk-Rollladenschalter, Unterputz, weiß oder anthrazit
Zur Funk-Nachrüstung bei mechanischen Rollladen- oder Raffstoremotoren
Funk-Nachrüstung für mechanische Rollladen- oder Raffstoremotoren
ersetzt vorhandenen Rollladenschalter, Ausschnitt 50 x 50 mm
Steuerung per Tastendruck oder Funk-Steuerung
positionsgenaue Einstellung der Raffstorelamellen möglich
für Wechselrahmen/-adapter nach DIN 49075 geeignet
Der Funk-Rollladenschalter ermöglicht die komfortable Funk-Steuerung von mechanischen Rollladen- oder Raffstoremotoren. Er ersetzt einen vorhandenen Rollladen- oder Raffstoreschalter und erweitert deine Steuerungsmöglichkeiten. Durch große Tasten ist eine einfache Bedienung direkt am Gerät möglich. Außerdem besteht die Möglichkeit, ein Funk-Bedienelement von Schellenberg für die Steuerung aus der Ferne zu nutzen. Hierfür eignen sich die separat erhältlichen Schellenberg Funk-Handsender oder Funk-Zeitschaltuhren. Ein weiterer Vorteil ist, dass nicht nur Rollläden bewegt, sondern auch Raffstorelamellen positionsgenau eingestellt werden können. Der Funk-Rollladenschalter wird in eine vorhandene Schalterdose eingebaut und mit zwei beiliegenden Schrauben sowie zusätzlich vormontierten Rastkrallen in der Dose fixiert. Sichere Kabelklemmen erleichtern den Anschluss von starren Leitungen. Er hat einen Ausschnitt von 50 x 50 mm und kann somit in einen Wechselrahmen oder einen Wechselrahmen-Adapter nach DIN 49075 eingebaut werden. Der Funk-Rollladenschalter ist geeignet für alle Schellenberg Standard und Plus Rollladenmotoren sowie für die meisten Rohr- und Raffstoremotoren mit mechanischer Endlageneinstellung anderer Hersteller. Bitte beachte, dass der Funk-Rollladenschalter gemäß der Schutzklasse IP20 nur für trockene Innenräume geeignet ist. Optional ist es möglich, den Schalter in ein kompatibles Smart Home System zu integrieren. Dadurch ergeben sich abhängig vom Smart Home System weitere Steuerungsmöglichkeiten.
Technische Daten
Maße Rahmen (B x H x T):
80 x 80 x 40 mm
Maße Ausschnitt (B x H):
50 x 50 mm
Farbe:
Weiß oder Anthrazit
Betriebsspannung:
230 V AC / 50 Hz
Schaltstrom:
1A / 230 V AC
Nennlast:
max. 300 Watt, induktive Last (Motor)
Stand-by Verbrauch:
≤ 0,5 Watt
Schutzart:
IP20, nur für trockene Innenräume
Funkfrequenz:
868,4 MHz, Schellenberg Radio System
Sendeleistung:
max. +10 dBm / 10 mW
max. Funkreichweite
im Freifeld:
im Gebäude:
100 m
20 m
Zulässiger Temperaturbereich:
0 °C bis +50 °C
Montageart:
Unterputz, Unterputz-Dose 60 mm Lochabstand, mindestens 40 mm Tiefe
Lieferumfang
1 x Funk-Rollladenschalter, inklusive Rahmen
2 x Befestigungsschrauben
1 x Montageanleitung
