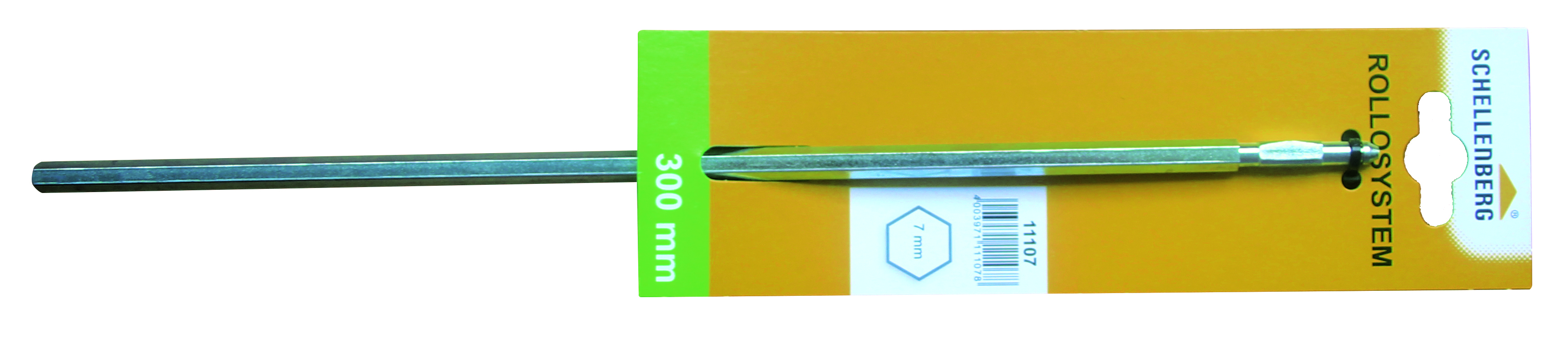

Antriebsstab für Rollladen-Kurbel-Antriebe System FR

Schellenberg Gelenklagerplatte 50° für kurbelbetriebene Rollläden DE, 42 mm Lochabstand, weißZubehör für das Schellenberg Kurbelsystem DEleichtgängiges Gelenklager für kurbelbetriebene Rolllädenoptimale Kraftübertragung von Kurbelstange zum Kegelradgetriebewerkzeuglose Befestigung von Antriebsstab und Kurbelstangemaximale Dämmung durch integrierte Kunststoffdichtungpassend zum Schellenberg Kurbelzubehör DEDie Gelenklagerplatte mit einem maximalen Schwenkbereich von 50° sorgt für eine optimale Kraftübertragung auf das zugehörige Kegelradgetriebe. Sie hat die Maße 22 x 52 mm und einen Lochabstand von 42 mm. Für eine sichere Befestigung am Rollladenkasten, Fenster oder an der Wand ist diese Gelenklagerplatte mit vier Bohrlöchern ausgestattet.Der Zapfen der Gelenklagerplatte lässt sich um 180° in alle Richtungen schwenken und ist kompatibel mit Rollladen-Kurbelstangen mit einem Innendurchmesser von 13 mm. Sowohl die Kurbelstange als auch der Antriebsstab lassen sich mit wenigen Handgriffen mit dem Gelenklager verbinden. Für eine maximale Dämmwirkung sind alle Gelenklagerplatten mit einer Kunststoffdichtung ausgestattet.Dieses Produkt ist an die baulichen Gegebenheiten in Deutschland angepasst.Technische DatenAbmessung Platte (B/H):Art. Nr. 11119: 22 x 52 mmArt. Nr. 11120: 22 x 85 mmArt. Nr. 11121: 17 x 73 mmArt. Nr. 11122: 23 x 85 mmDurchmesser Zapfen: 11,9 mmLochabstand:Art. Nr. 11119: 42 mmArt. Nr. 11120, 11122: 73 mmArt. Nr. 11121: 61 mmAnzahl Befestigungslöcher:Art. Nr. 11119: 4Art. Nr. 11120, 11121, 11122: 2Anlaufdrehmoment:Art. Nr. 11119, 11120, 11121: 6 NmArt. Nr. 11122: 8 NmNenndrehmoment: 3 NmSchwenkbereich:Art. Nr. 11119: 50°Art. Nr. 11120, 11122: 55°Art. Nr. 11121: 90°Material: ZinkOberfläche: PulverbeschichtetMaterial Nietstifte und Kugellager: rostfreier StahlFarbe: WeißLieferumfang1 x Gelenklagerplatte 50°

Schellenberg Kurbelstange mit Sicherungsclip DE, 140 cm, vormontiert, weißZubehör für das Schellenberg Kurbelsystem DEzum manuellen Kurbeln eines Rollladens mit Kegelradgetriebewerkzeuglose Befestigung am Gelenklager mit beiliegendem Sicherungsclipkratz- und abriebfeste Oberflächenbeschichtungkompatibel mit Zapfen von 11,9 mm Durchmesserpassend zum Schellenberg Kurbelzubehör DEDie Kurbelstange mit kratz- und abriebfester Oberflächenbeschichtung ist für das manuelle Kurbeln von Rollläden mit Kegelradgetriebe geeignet. Die vormontierte Kurbelstange wird auf den Zapfen der Gelenklagerplatte aufgeschoben und mit dem beiliegenden Sicherungsclip fixiert. Die Kurbelstange aus leichtem und dennoch langlebigem Material liegt mit ihrem Kunststoffgriff angenehm in der Hand. Mit einem zusätzlichen Kurbelhalter von Schellenberg kannst du die Kurbelstange nach dem Gebrauch vor dem Herumschwingen sichern.Dieses Produkt ist an die baulichen Gegebenheiten in Deutschland angepasst.Technische DatenMaterial: Aluminium-Kunststoff-KombinationOberfläche: pulverbeschichtetProduktlänge gestreckt: 1400 mmLänge Ausladung: 140 mmInnendurchmesser: 13 mmAußendurchmesser: 15 mmFarbe: WeißLieferumfang1 x Kurbelstange1 x Sicherungsclip

Schellenberg Kegelradgetriebe für Rollläden, versch. ÜbersetzungsverhältnisseZubehör für das Schellenberg Kurbelsystem DEfür alle gängigen Rollläden bis maximal 20-27 kg Gewichtleichtes Bewegen von Rollläden durch optimales ÜbersetzungsverhältnisDoppelbremsfeder aus Stahl hält jede Rollladenpositionkein Überdrehen des Rollladens dank unterer Endbegrenzungpassend zum Schellenberg Kurbelzubehör DEMit dem Kegelradgetriebe lassen sich selbst schwere kurbelbetriebene Rollläden leichter kurbeln. Der geringere Kraftaufwand wird durch das ideale Übersetzungsverhältnis von 2,6:1 bzw. 3,6:1 ermöglicht.Das Kegelradgetriebe ist universell einsetzbar und sowohl links als auch rechts montierbar. Mit dem entsprechenden Mitnehmer für die Rollladensysteme Mini und Maxi geeignet. Das maximale Gewicht des Rollladenpanzers sollte 20-27 kg (Rollladenwelle Ø 40) bzw. 14-20 kg (Rollladenwelle Ø 60) nicht überschreiten. Der zugehörige Mitnehmer kann in zwei Richtungen auf das Getriebe aufgesetzt werden, wodurch die Drehrichtung der Kurbel gleich bleibt, unabhängig von der Einbau- bzw. Bedienseite.Eine erhöhte Sicherheit beim Kurbeln des Rollladens bietet die integrierte Doppelbremsfeder aus Stahl. Sie hält den Rollladen in jeder Position fest, ohne dass dieser unbeabsichtigt herabfällt. Hast du beim Kurbeln deines Rollladens die Endbegrenzung erreicht, besteht bei vielen Kegelradgetrieben die Gefahr einer Überdrehung des Rollladens. Dieser ließe sich dann weder hoch- noch herunterfahren. Das Schellenberg Kegelradgetriebe hingegen schaltet beim Erreichen der Endpunkte in den Freilauf und verhindert, dass der Rollladen blockiert.Das Kegelradgetriebe ist kompatibel mit den Schellenberg Mitnehmern:Mitnehmer Kegelradgetriebe für Rollladenwelle Ø 40 mm (Art. Nr.: 11113)Mitnehmer Kegelradgetriebe für Rollladenwelle Ø 60 mm (Art. Nr.: 11115)Dieses Produkt ist an die baulichen Gegebenheiten in Deutschland angepasst.Technische DatenMaße:Art. Nr. 11116: 75 x 75 x 93 mmArt. Nr. 11117: 94 x 94 x 93 mmÜbersetzungsverhältnis:Art. Nr. 11116: 2,6:1Art. Nr. 11117: 3,6:1Panzergewicht (Rollladenwelle Ø 40 mm):Art. Nr. 11116: max. 20 kgArt. Nr. 11117: max. 27 kgPanzergewicht (Rollladenwelle Ø 60 mm):Art. Nr. 11116: max. 14 kgArt. Nr. 11117: max. 20 kgAntriebsdrehmoment:Art. Nr. 11116: 8,5 NmArt. Nr. 11117: 11,5 NmAufnahme: Vierkantstab, 6 mmMaterial: ZinkdruckgussMontageseite: Links oder rechtsLieferumfang1 x Kegelradgetriebe1 x Montageanleitung

Schellenberg Gelenklagerplatte 55° für kurbelbetriebene Rollläden DE, verschiedene Lochabstände, weißZubehör für das Schellenberg Kurbelsystem DEleichtgängiges Gelenklager für kurbelbetriebene Rolllädenoptimale Kraftübertragung von Kurbelstange zum Kegelradgetriebewerkzeuglose Befestigung von Antriebsstab und Kurbelstangemaximale Dämmung durch integrierte Kunststoffdichtungpassend zum Schellenberg Kurbelzubehör DEDie Gelenklagerplatte mit einem maximalen Schwenkbereich von 55° sorgt für eine optimale Kraftübertragung an das zugehörige Kegelradgetriebe. Für eine sichere Befestigung am Rollladenkasten, Fenster oder an der Wand ist diese Gelenklagerplatte mit zwei Bohrlöchern ausgestattet.Der Zapfen der Gelenklagerplatte lässt sich um 180° in alle Richtungen schwenken und ist kompatibel mit Rollladen-Kurbelstangen mit einem Innendurchmesser von 13 mm. Sowohl die Kurbelstange als auch der Antriebsstab lassen sich mit wenigen Handgriffen mit dem Gelenklager verbinden. Für eine maximale Dämmwirkung sind alle Gelenklagerplatten mit einer Kunststoffdichtung ausgestattet.Dieses Produkt ist an die baulichen Gegebenheiten in Deutschland angepasst.Technische DatenAbmessung: Art. Nr. 11119: 22 x 52 mmArt. Nr. 11120: 22 x 85mmArt. Nr. 11121: 17 x 73 mmArt. Nr. 11122: 23 x 85 mmDurchmesser Zapfen (alle Modelle): 11,9 mm (+/- 0,1 mm)Lochabstand:Art. Nr. 11119: 42 mmArt. Nr. 11120/11122: 73 mmArt. Nr. 11121: 61 mmAnzahl Befestigungslöcher:Art. Nr. 11119: 4Art. Nr. 11120/11121/11122: 2Anlaufdrehmoment:Art. Nr. 11119/11120/11121: 6 NmArt. Nr. 11122: 8 NmNenndrehmoment (alle Modelle): 3 NmSchwenkbereich:Art. Nr. 11119: 50°Art. Nr. 11120/11121: 55°Art. Nr. 11122: 90°Material (alle Modelle): ZinkOberfläche: pulverbeschichtetMaterial Nietstifte und Kugellager: rostfreier StahlFarbe: WeißLieferumfang1 x Gelenklagerplatte 55°
