Abstandsmontagesystem für Dämmstärke 50-120 mm, 2 Stück

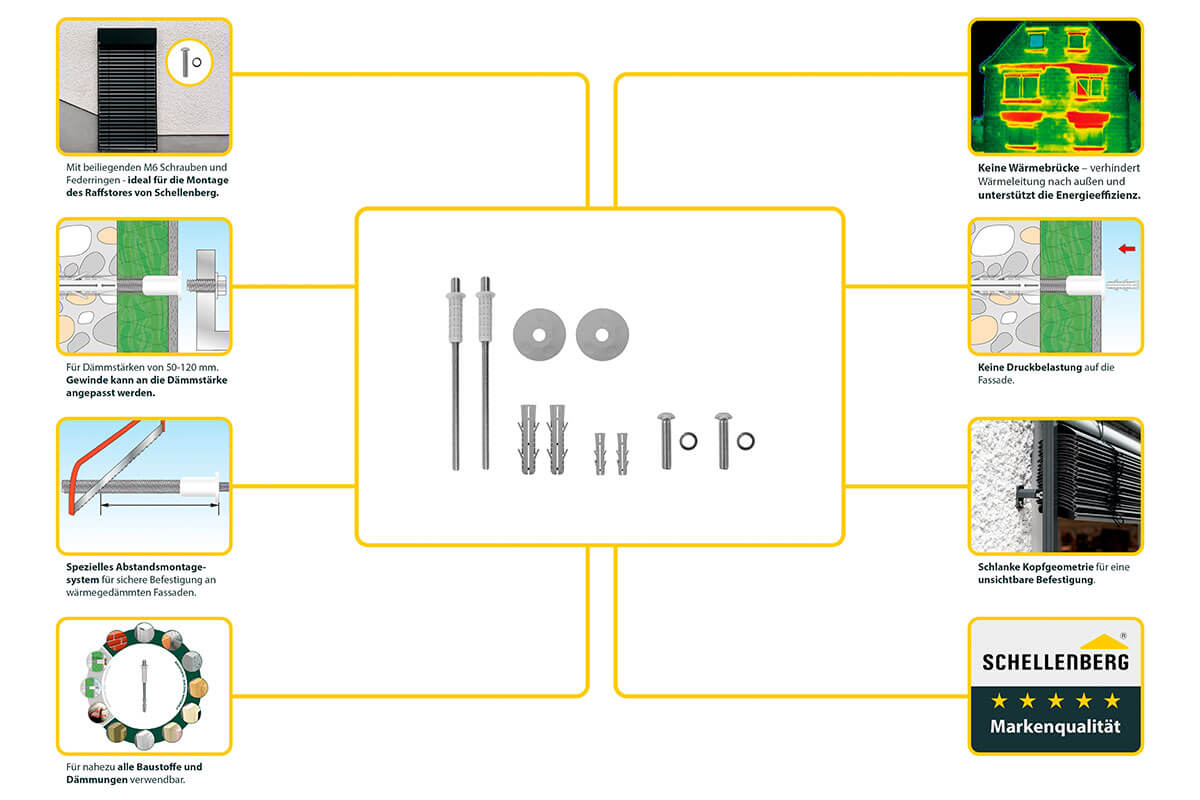

Schellenberg Abstandsmontagesystem, Dämmstärke 50-200 mm, 2 StückAbstandsmontage-Set für weiche Dämmungen mit 50 bis 200 mm Stärkefür die Montage an wärmegedämmten Fassadengeeignet für leichte bis mittelschwere LastenDämmstoffstärke 50 bis 200 mmvariable Montage-Optionen, passend für jede Anbausituationideal für Raffstores von Schellenberg oder andere VorbauelementeMithilfe des Abstandsmontagesystems kannst du leichte bis mittelschwere Lasten an Fassaden mit weichen Dämmstoffen, wie z. B. Wärmedämmverbundsystemen (WDVS) befestigen. Die Abstandsmontage eignet sich für Dämmstoffe mit einer Stärke von 50 bis 200 mm sowie für nahezu alle Baustoffe. Eine Putzdicke von ≥5 mm ist für die Verwendung dieser Montageart Voraussetzung. Mit variablen Anschlussmöglichkeiten bietet das Abstandsmontagesystem für jede Anbausituation die passende Lösung. Bei der Montage-Option A befestigst du das Anbauteil außen am Montage-Gewindestift mit der speziellen Kunststoffkappe. Die Montage-Option B ist auf die Montage eines Schellenberg Raffstores Express abgestimmt. Dafür demontierst du zunächst den Montage-Gewindestift und montierst anschließend das Anbauteil mit einer Linsenkopfschraube sowie dem Federring direkt im ISO-Spacer. Die Montage-Option C empfehlen wir für die Befestigung von Schellenberg Vorbaurolläden. Hierbei demontierst du den Montage-Gewindestift und schlägst den Spreizdübel mit Ø5 x 25 mm in den ISO-Spacer ein. Das Anbauteil wird dann mit passenden Schrauben mit Ø3 bis 5 mm im ISO-Spacer befestigt. Die passenden Schrauben für die Montage-Option C befinden sich im Lieferumfang des Schellenberg Vorbaurolladens. Insgesamt verhindert das Abstandsmontagesystem eine Druckbelastung auf der Fassade sowie das Entstehen von Wärmebrücken. Der schlanke Dübelkopf sorgt für eine unsichtbare Befestigung an der Fassade. Die Gewindestange ist bei Bedarf kürzbar, um an die Dämmungsstärke angepasst werden zu können. Vor der Montage sollte die Dämmungsart, die maximale Querlast, der Bauuntergrund und die maximale Zuglast beachtet werden.Dämmungsart und max. QuerlastEPS 20: 15 kgXPS 20: 15 kgPUR: 15 kgHolzfaserdämmplatten: 15 kgBauuntergrund und max. ZuglastBeton: 100 kg(Hoch-)Lochziegel: 20 kgHohlblockstein: 20 kgPorenbeton: 40 kgVollstein: 50 kgGipskarton: 10 kgTechnische DatenGewindestange: M8 x 229 mmISO-Spacer Innengewinde: M6ISO-Spacer Außenlänge: 46 mmBohrungsdurchmesser Wand: 14 mmMaterial Gewindestange: Stahl, verzinktMaterial ISO-Spacer: KunststoffEinsatzbereich: Außen, InnenDämmstärke: 50 mm bis 200 mmBohrlochtiefe: 90 mm plus DämmstärkeVerankerungstiefe Dübel: 70 mmMaße Spreizdübel groß: Ø14 x 70 mmMaße Spreizdübel klein: Ø5 x 25 mmMontage-Gewindestift: M10/M6Linsenkopfschraube: ISO 7380, M6 x 30 mm-10.9Federring: DIN 127 B 6Lieferumfang2 x Thermo Proof Mini Gewindestangen mit ISO Spacer2 x Spreizdübel Barracuda Ø14 x 70 mm2 x Spreizdübel Barracuda Ø5 x 25 mm2 x Flexi Cap M102 x Montage-Gewindestift M10/M62 x Linsenkopfschraube, ISO 7380, M6 x 30 mm-10.92 x Federring DIN 127 B 6

Schellenberg Allzweckdübel made by Tox, 8 x 49 mm, Kunststoff, 10 StückUniversell einsetzbare Dübel für den Innen- und Außenbereich made by ToxUniversaldübel für nahezu alle Baustoffespreizt oder verknotet, je nach Bauuntergrundvierfach geteilter Dübelkörper für zuverlässigen Haltkein Tieferrutschen oder mit Drehen dank besonderer Geometriefür Vor- oder Durchsteckmontage verwendbarDer Allzweckdübel made by Tox ist aus robustem Kunststoff mit einem Durchmesser von 8 mm und einer Länge von 49 mm. Er eignet sich für die Montage in nahezu allen Baustoffen im Innen- und Außenbereich. Je nach Baustoff spreizt oder verknotet er sich beim Eindrehen der Schraube und ermöglicht so einen vielseitigen Einsatz. Dank des vierfach geteilten Körpers sorgt der Allzweckdübel für eine gleichmäßige Kraftverteilung im Bohrloch. Mit einer Drehsicherung am Dübelhals sowie Drehflügel am Dübelkörper beugt er einem Mitdrehen der Schraube bei der Montage vor. Der Rand an der Dübelkappe verhindert zudem ein Tieferrutschen des Allzweckdübels in das Bohrloch und schützt gleichzeitig die Oberfläche des Untergrunds. Die Dübelkappe ist für eine Vor- oder Durchsteckmontage bei Bedarf abtrennbar. Unter Beachtung der maximalen Haltewerte sowie bei Verwendung der passenden Schrauben eignen sich die Allzweckdübel für die Montage der Schellenberg Raffstores oder anderer Anbauelemente im Innen- und Außenbereich.Baustoffe und HaltewerteBeton: 100 kg Vollstein: 60 kg Hochlochziegel: 25 kg Hohlblockstein: 20 kg Porenbeton: 10 kg Gipskartonplatte (12,5 mm): 10 kg Gipsfaserplatte (12,5 mm): 30 kgTechnische DatenDübeltyp: TOX Deco 8/49Durchmesser: 8 mmLänge: 49 mmMaterial: KunststoffDurchmesser Schrauben: 4,0 – 6,0 mm Schraubenlänge: ≥ 55 mmBohrloch: 8 mmBohrtiefe: min. 70 mmSetztiefe: min. 48 mmLieferumfang10 x Allzweckdübel

Schellenberg Raffstore Express mit Motor Elektrischer Raffstore mit integriertem Raffstore-Motor von Schellenberg flexibler Sonnenschutz für ein angenehmes Wohnambiente hochwertige Materialien für eine langjährige Nutzung individuelle Maßanfertigung in Deutschland in der Trendfarbe Anthrazit (RAL 7016) Montage an der Fassade vor dem Fenster Der Schellenberg Raffstore Express in Anthrazit ist ein moderner Sonnenschutz für Fenster, Balkon- oder Terrassentüren. Das Komplettset mit integriertem Raffstore-Motor wird an der Fassade montiert und sorgt dank des einstellbaren Lichteinfalls für ein angenehmes Wohnambiente. Bei einem Raffstore sind die Lamellen in beide Richtungen neigbar, sodass es nicht nur als Sonnenschutz, sondern auch als Sichtschutz dienen kann, ohne den Raum vollständig zu verdunkeln. Materialien des Schellenberg Raffstores Alle für den Schellenberg Raffstore verwendeten Materialien sind auf eine witterungsbeständige und langfristige Nutzung abgestimmt. Die Kastenblende, die Raffstore-Lamellen sowie die Führungsschienen aus pulverbeschichtetem Aluminium sind in der Trendfarbe Anthrazit (RAL 7016) lackiert. Aluminium rostet nicht und ist trotz des geringen Gewichts robust sowie temperaturbeständig. Die verwendeten Textilelemente bestehen aus thermisch verfestigtem Polyester, was sie besonders widerstandsfähig macht und vor Abnutzung oder Ausdehnung schützt. Die gebördelten Lamellen des Raffstores sind C-förmig und haben eine Breite von 80 mm. Der Raffstore wird in zwei Führungsschienen geführt und von einem leistungsstarken Raffstore-Motor angetrieben. Der Motor entspricht der Schutzklasse IP55 und ist im Raffstore-Set vormontiert. Er hat eine Leistung von 2 x 4,5 N und verfügt über ein 50 cm langes Anschlusskabel mit STAS3-Stecker. Das passende STAK3-Gegenstück ist ohne Kabel im Set ebenfalls enthalten. Benötigst du für den Anschluss des Raffstores einen STAK3-Stecker mit Kabel, dann ist dieses in verschiedenen Kabellängen entsprechend deiner Einbausituation separat erhältlich. Die STAS3-/ STAK3-Steckverbindung entspricht der Schutzklasse IP54. Maße des Schellenberg Raffstores Alle Schellenberg Raffstores werden individuell gefertigt. Sie sind in einer Breite zwischen 120 und 250 cm sowie in einer Höhe zwischen 160 und 260 cm inklusive des Raffstore-Kastens auswählbar. Die Maße für eine Montage betragen minimal B120 x H160 cm und maximal B250 x H260 cm. Der Raffstore-Kasten hat eine Materialstärke von 1,2 mm, eine Tiefe von 14 cm und je nach Raffstoremaß eine Höhe von 25 oder 30 cm. Er wird mit einer L-Blende ohne Rückwand sowie Blendkappen rechts und links sauber verschlossen. Um die richtigen Maße für die Bestellung deines Schellenberg Raffstores zu ermitteln, miss zunächst die lichte Breite deines Fensters oben, in der Mitte sowie unten aus. Notiere dir das höchste gemessene Maß und addiere anschließend +10 cm für die Platzierung der Führungsschiene hinzu. Dieses Ergebnis rundest du dann auf den nächsten bestellbaren 10er-Schritt auf. So erhältst du die passende Bestellbreite für deinen Raffstore. Im nächsten Schritt misst du die lichte Höhe deines Fensters oder deiner Tür. Bei Fenstern miss von der Oberkante der Fensterbank bis zur Unterkante des Fenstersturzes. Notiere dir das gemessene Maß und addiere bis zu einer Gesamthöhe von 155 cm +25 cm hinzu, ab einer gemessenen Höhe ab 156 cm +30 cm hinzu. Abschließend rundest du das Ergebnis auf das nächst höhere Bestellmaß auf. Du erhältst die Bestellhöhe für deinen Raffstore. Für die Montage des Raffstore-Kastens werden mindestens 25 cm bzw. 30 cm Platz über dem Fenster- oder Türsturz benötigt. Steuerung des Schellenberg Raffstores Der Schellenberg Raffstore wird ab Werk mit dem Raffstore-Motor Plus ausgeliefert. Steuerungszubehör ist separat erhältlich und nicht im Lieferumfang enthalten. Wähle das Zubehör entsprechend deiner gewünschten Raffstore-Steuerung aus: Steuerung mit einem Schalter Für eine punktgenaue Steuerung auf Knopfdruck verbindest du den Raffstore mit einem Schellenberg Rollladenschalter mit Tast- oder Rastfunktion oder einem Schellenberg Knebelschalter. Der Schellenberg Raffstore ist außerdem kompatibel mit dem Schellenberg Touchschalter für Rollläden oder Raffstores. Dieser Schalter verfügt über eine Touch-Oberfläche, worüber der Raffstore mit einer einfachen Fingerberührung gesteuert werden kann. Steuerung mit einem Funk-Steuerelement Um deinen Raffstore per Funk steuern zu können, benötigest du einen Schellenberg Funk-Rollladenschalter oder ein Schellenberg Funk-Empfangsmodul. Mithilfe dieser Funk-Produkte ist eine bequeme Steuerung des Raffstores mit einem Funk-Handsender oder einer Funk-Zeitschaltuhr Premium oder automatisch nach eingestellten Uhrzeiten möglich. Steuerung im Smart Home Mithilfe der Funk-Nachrüstung kann der Raffstore-Motor Plus in ein kompatibles Smart Home System integriert werden. Dadurch ergeben sich zusätzliche Steuerungsmöglichkeiten. Montage des Schellenberg Raffstores Der Schellenberg Raffstore wird vor dem Fenster auf dem Mauerwerk montiert. Mit dem entsprechenden Zubehör ist eine Montage sowohl auf gedämmten als auch ungedämmten Fassaden möglich. Der Raffstore wird in Führungsschienen geführt, die mit Abstand zur Wand montiert werden. So entstehen keine Schwingungen auf das Fenster, wodurch der Betrieb des Raffstores vergleichsweise leise ist. Durch den Abstand zur Wand entsteht selbst im geschlossenen Zustand des Raffstores an den Seiten ein geringer Lichteinfall. Technische DatenMindestbreite, montiert: 120 cmMindesthöhe, montiert: 160 cmMaximalbreite, montiert: 250 cmMaximalhöhe, montiert: 260 cmKastengröße 1 bis 180 cm: 25 x 14 cmKastengröße 2 bis 260 cm: 30 x 14 cmMaterialstärke Kasten: 1,2 mmFarbe Raffstore Element: Anthrazit, RAL 7016Farbe Textilband: SchwarzMaterial: AluminiumLamellentyp: 80C, gebördeltLamellenbreite: 80 mmFührungsschienen: U-ProfilAntriebsart: MotorGefertigt nach Rastermaß: Höhe in 20 cm Schritten, Breite in 10 cm SchrittenKürzen möglich: Ja, durch Kürzen der Führungsschiene am MontageortGewicht pro m²: Ø 4,0 kgGewicht Motor: ca. 3 kgAusführung: seitliche FührungsschienenLieferumfang1 x Kastenblende in L-Form2 x Blendkappe (rechts und links)2-4 x Führungsschienen (ggf. geteilt)4-6 x Führungsschienenhalter1 x Raffstore elektrisch, inkl. Lamellen, Motor und Wickelmechanismus1 x Kupplung STAK 32 x Kabelklammer2 x Endstopfen für Führungsschienen2-4 x Schienenhalter mit Rast-Funktion2-4 x Montagebügel2-4 x Blendenhalter inkl. DämpfungsgummiMontagezubehör: Anzahl variiert je nach Elementgröße (Schrauben, Abdeckkappen, Muttern, Unterlegscheiben)

Vorbaurollladen, Maßanfertigung Du möchtest einen defekten Rollladen austauschen oder Rollläden nachrüsten? Mit unseren Vorbaurollläden, die an der Außenseite des Gebäudes angebracht werden, gestaltet sich eine Nachrüstung besonders einfach. Wir liefern Dir Vorbaurollläden zur Selbstmontage, die entsprechend Deinen Angaben maßgenau gefertigt werden. Eine spezielle Transportverpackung gewährleistet die schadensfreie Anlieferung des kompletten Vorbaurollladens. Alle Produkte unterliegen von der Auftragserfassung bis zum Versand ständig unseren strengen Qualitätskontrollen. Der Behang und die mechanischen Komponenten sind im Rollladensystem MINI mit 37 mm Profil-Deckhöhe erhältlich. Die daraus resultierende enge Aufwicklung ermöglicht kleine Abmessungen des Rollladenkastens. Nach Wunsch sind kostengünstige Rollladenprofile aus Kunststoff oder hochwertige Rollladenprofile aus Aluminium in Premiumqualität lieferbar. Die entsprechenden Führungsschienen aus Aluminium, inkl.Gummikeder für niedrigere Lauf- und Windgeräusche, sind farblich an die Rollladenkästen angeglichen. Zum Lieferumfang gehören: Rollladenkasten, komplett vormontiert Rollladenpanzer, komplett mit Führungsschienen Achtkantwelle, verzinkter Stahl Bedienelemente nach Wahl Rollladenkasten Der Rollladenkasten wird aus hochwertigem Aluminium mit einer Dickschicht-Lackierung gefertigt. Die Revisionskappe mit Scharnieren lässt sich zur Wartung jederzeit öffnen. Gestalte mit dem Rund-Rollladenkasten Deine Außenfassade. Die Verbindung von Design und Technik führt zu einer optischen Aufwertung Deines Hauses. Die klassischen Rollladenkasten-Formen 20° und 45° sind abgeschrägt und gewährleisten dadurch den bestmöglichen Lichteinfall über Deinem Fenster. Antriebe und Steuerungen für Vorbaurollläden Unsere Vorbaurollläden sind standardmäßig mit einem manuellen Gurtwickler ausgestattet. Wenn Du mehr Komfort und Sicherheit wünschst, integrieren wir bei der Fertigung gerne einen Rohrmotor in Deinen Rollladen. Wähle hier Variante und Steuerung, die am besten zu Deinen Bedürfnissen passen. Zusatzausstattung Insektenschutz-Rollo Optional bieten wir die Kombination von Vorbaurollladen und Insektenschutz-Rollo mit Federzug an. Die innen liegenden Windstoppbürsten der speziellen Führungsschienen verhindern u. a. das Eindringen von Spinnentieren. Das anthrazitfarbene Fiberglasgewebe bietet optimale Durchsicht und lässt sich unabhängig vom Rollladen betätigen. Die hochwertige Aluminiumgriffleiste einfach herunterziehen und das integrierte Insektenschutz-Rollo rastet in der Führungsschiene ein. Bestellmaße (min. Breite 70 cm), inkl. Rollladenkasten: max. Breite 160 cm, max. Höhe 210 cm. Achtung: nicht für Kastengröße A und Modell Typ 2 oder 4 geeignet.

Schellenberg Rollladenwelle Maxi, verschiedene LängenAchtkantige Stahlrohrwelle zum Aufwickeln eines RollladensAchtkantwelle für die exakte Aufwicklung der Rollladenprofilepassgenau für das Rollladensystem Maxi, 60 mm Durchmesser1000 mm oder 1500 mm Länge, individuell kürzbarfür Rollladenmotoren Maxi geeignetkombinierbar mit der Rollladenwellen-Verlängerung MaxiDie Rollladenwelle ist ein fester Bestandteil eines Rollladensystems. Sie ist aus verzinktem Stahl mit Achtkantprofil gefertigt und mit 60 mm Durchmesser passgenau für das Rollladensystem Maxi. An einer Rollladenwelle wird der Rollladenbehang mit speziellen Aufhängungen befestigt und durch das Achtkantprofil exakt auf- bzw. abgerollt. Je nach gewünschter Bedienweise wird weiteres Rollladenzubehör für den Einbau benötigt. Für die individuelle Befestigung des Rollladenzubehörs verfügt die Rollladenwelle über runde, längliche und rechteckige Stanzungen. Sie ersetzt eine alte Holz- oder Rundwelle vollständig und ist optimal auf das Schellenberg Rollladenzubehör Maxi abgestimmt. Bei Bedarf lässt sich die Rollladenwelle mithilfe einer Metallsäge auf die gewünschte Länge kürzen. Die Rollladenwelle ist wahlweise mit 1000 mm oder 1500 mm Länge erhältlich und kombinierbar mit der Schellenberg Rollladenwellen-Verlängerung Maxi.Schellenberg Tipp: Bedienst du deinen Rollladen mit einem Rollladenmotor, dann verzichte darauf, deinen Rollladenpanzer mit Schrauben an der Rollladenwelle zu befestigen. Der Rollladenmotor könnte durch die Schrauben stark beschädigt und unbenutzbar werden. Verwende stattdessen die passenden Rollladenaufhängungen von Schellenberg. Ab einer Rollladenbreite von 100 cm empfehlen wir drei Rollladenaufhängungen für eine sichere Befestigung des Rollladenpanzers an der Welle.Technische DatenRollladensystem: MaxiMaterial: verzinkter StahlDurchmesser: 60 mmProfil: AchtkantLänge: 1000 mm oder 1500 mmFalz: InnenliegendLieferumfang1 x Rollladenwelle

Schellenberg Raffstore-Einstellwerkzeug für Raffstore-Motor PlusFür die einfache Endlageneinstellung des Schellenberg Raffstore-Motors Pluskomfortable Einstellung der Endlagen mit bebilderter AnleitungZubehör zum Schellenberg Raffstore-Motors Pluszur temporären Spannungsversorgung des Motors verwendbareinfaches Zurücksetzen auf WerkseinstellungAnschluss an STAS3-Stecker des Raffstore-MotorsMit dem Raffstore-Einstellwerkzeug hast du verschiedene Möglichkeiten, deinen Schellenberg Raffstore-Motor auf komfortable Weise einzustellen. So kannst du mit dem Raffstore-Einstellwerkzeug die Endlagen deines Raffstore-Motors einstellen, vorübergehend eine Spannungsversorgung herstellen oder den Motor auf die Werkseinstellung zurücksetzen. Um die Einstellungen vornehmen zu können, muss das Einstellwerkzeug mithilfe der STAK3-Kupplung am Raffstore-Motor angeschlossen werden. Anschließend folge den jeweiligen Einstellungsschritten der bebilderten Anleitung, die dem Lieferumfang beiliegt.Technische DatenNennspannung: 230 V AC/50 HzGehäuse (B x H x T): 9,5 x 5,5 x 2,5 cmLaststrom: max. 2 AUmgebungstemperatur: 0 °C bis 50 °CSchutzart: IP20Schutzklasse: I SchutzleiterLieferumfang1 x Raffstore-Einstellwerkzeug1 x STAK3-Stecker1 x Montageanleitung

Vorbaurollladen, Maßanfertigung Du möchtest einen defekten Rollladen austauschen oder Rollläden nachrüsten? Mit unseren Vorbaurollläden, die an der Außenseite des Gebäudes angebracht werden, gestaltet sich eine Nachrüstung besonders einfach. Wir liefern Dir Vorbaurollläden zur Selbstmontage, die entsprechend Deinen Angaben maßgenau gefertigt werden. Eine spezielle Transportverpackung gewährleistet die schadensfreie Anlieferung des kompletten Vorbaurollladens. Alle Produkte unterliegen von der Auftragserfassung bis zum Versand ständig unseren strengen Qualitätskontrollen. Der Behang und die mechanischen Komponenten sind im Rollladensystem MINI mit 37 mm Profil-Deckhöhe erhältlich. Die daraus resultierende enge Aufwicklung ermöglicht kleine Abmessungen des Rollladenkastens. Nach Wunsch sind kostengünstige Rollladenprofile aus Kunststoff oder hochwertige Rollladenprofile aus Aluminium in Premiumqualität lieferbar. Die entsprechenden Führungsschienen aus Aluminium, inkl.Gummikeder für niedrigere Lauf- und Windgeräusche, sind farblich an die Rollladenkästen angeglichen. Zum Lieferumfang gehören: Rollladenkasten, komplett vormontiert Rollladenpanzer, komplett mit Führungsschienen Achtkantwelle, verzinkter Stahl Bedienelemente nach Wahl Rollladenkasten Der Rollladenkasten wird aus hochwertigem Aluminium mit einer Dickschicht-Lackierung gefertigt. Die Revisionskappe mit Scharnieren lässt sich zur Wartung jederzeit öffnen. Gestalte mit dem Rund-Rollladenkasten Deine Außenfassade. Die Verbindung von Design und Technik führt zu einer optischen Aufwertung Deines Hauses. Die klassischen Rollladenkasten-Formen 20° und 45° sind abgeschrägt und gewährleisten dadurch den bestmöglichen Lichteinfall über Deinem Fenster. Antriebe und Steuerungen für Vorbaurollläden Unsere Vorbaurollläden sind standardmäßig mit einem manuellen Gurtwickler ausgestattet. Wenn Du mehr Komfort und Sicherheit wünschst, integrieren wir bei der Fertigung gerne einen Rohrmotor in Deinen Rollladen. Wähle hier Variante und Steuerung, die am besten zu Deinen Bedürfnissen passen. Zusatzausstattung Insektenschutz-Rollo Optional bieten wir die Kombination von Vorbaurollladen und Insektenschutz-Rollo mit Federzug an. Die innen liegenden Windstoppbürsten der speziellen Führungsschienen verhindern u. a. das Eindringen von Spinnentieren. Das anthrazitfarbene Fiberglasgewebe bietet optimale Durchsicht und lässt sich unabhängig vom Rollladen betätigen. Die hochwertige Aluminiumgriffleiste einfach herunterziehen und das integrierte Insektenschutz-Rollo rastet in der Führungsschiene ein. Bestellmaße (min. Breite 70 cm), inkl. Rollladenkasten: max. Breite 160 cm, max. Höhe 210 cm. Achtung: nicht für Kastengröße A und Modell Typ 2 oder 4 geeignet.
